穴位貼的剝離強度檢測方法及原理與貼膏劑、醫用膠帶等產(chǎn)品的檢測方法類(lèi)似，主要通過(guò)模擬實(shí)際使用中的剝離過(guò)程，評估其粘附性能。以下是濟南中科電子總結的具體檢測方法及原理：

一、檢測原理

剝離強度是指貼劑在與皮膚或模擬材料分離時(shí)所需克服的力值，直接反映其粘附穩定性。

核心原理：

通過(guò)將穴位貼的膠面與標準試驗板（或模擬皮膚材料）緊密貼合后，以特定角度（如180°）和速度進(jìn)行剝離，利用力值傳感器記錄剝離過(guò)程中所需的力值變化，計算單位寬度下的剝離強度。

二、檢測方法（180°剝離法）

1、試樣制備

試樣尺寸：裁取長(cháng)度≥200mm、寬度25mm的穴位貼樣品（具體尺寸需符合相關(guān)標準）。

清潔試驗板：用擦拭劑清潔不銹鋼試驗板表面，確保無(wú)油污或雜質(zhì)。

粘貼樣品：將穴位貼的膠面與試驗板貼合，用標準壓輥（2000g重）沿長(cháng)度方向滾壓3次，確保無(wú)氣泡或褶皺。

靜置固化：貼合后放置20~40分鐘，使膠粘劑充分固化。

2、設備設置

設備選型：使用符合中國藥典0952第三法或YY/T 0148-2006標準的電子拉力試驗機（如濟南中科電子X(jué)LW-H 智能電子拉力試驗機）。

3、參數設置：

剝離速度：300mm/min ±10mm/min

剝離角度：180°

拉力范圍：覆蓋破壞負荷的15%~85%

力值誤差：≤1%

4、標準化操作流程

試樣制備：將穴位貼膠面與不銹鋼試驗板貼合，用2000g壓輥滾壓3次，靜置20-40分鐘固化。

設備參數：剝離速度300mm/min±10mm/min，力值誤差≤1%，確保數據可靠性。

測試過(guò)程：將聚酯薄膜自由端對折180°，夾持于試驗機上下夾具中，啟動(dòng)設備記錄剝離曲線(xiàn)。

結果計算：通過(guò)公式σ=(S/LB)·C（S為曲線(xiàn)面積，L為曲線(xiàn)長(cháng)度，B為樣品寬度，C為單位負荷）得出剝離強度。

三、關(guān)鍵注意事項

1、環(huán)境控制：

測試環(huán)境需恒溫（20~25℃）、恒濕（40%~65%RH），避免溫濕度波動(dòng)影響膠粘性能。

靜置時(shí)間需嚴格控制，確保膠粘劑達到穩定狀態(tài)。

2、試樣準備：

確保膠面無(wú)破損、無(wú)污染，滾壓后無(wú)氣泡或褶皺。

聚酯薄膜需符合JB1256-77標準（厚度0.025mm）。

3、設備校準：

定期校準力值傳感器和位移傳感器，確保測試精度。

使用標準砝碼驗證設備的拉力范圍和速度誤差。

4、特殊場(chǎng)景適配：

兒科用穴位貼：需降低剝離強度要求，避免對兒童嬌嫩皮膚造成損傷。

關(guān)節部位貼劑：需兼顧剝離強度與柔韌性，確?；顒?dòng)時(shí)不易脫落。

四、相關(guān)標準與設備

1、標準依據：

中國藥典0952：貼膏劑剝離強度測定第三法（180°剝離法）。

YY/T 0148-2006：醫用膠帶通用要求。

ASTM D2998/D3330：國際膠粘劑剝離強度測試標準。

2、推薦設備：

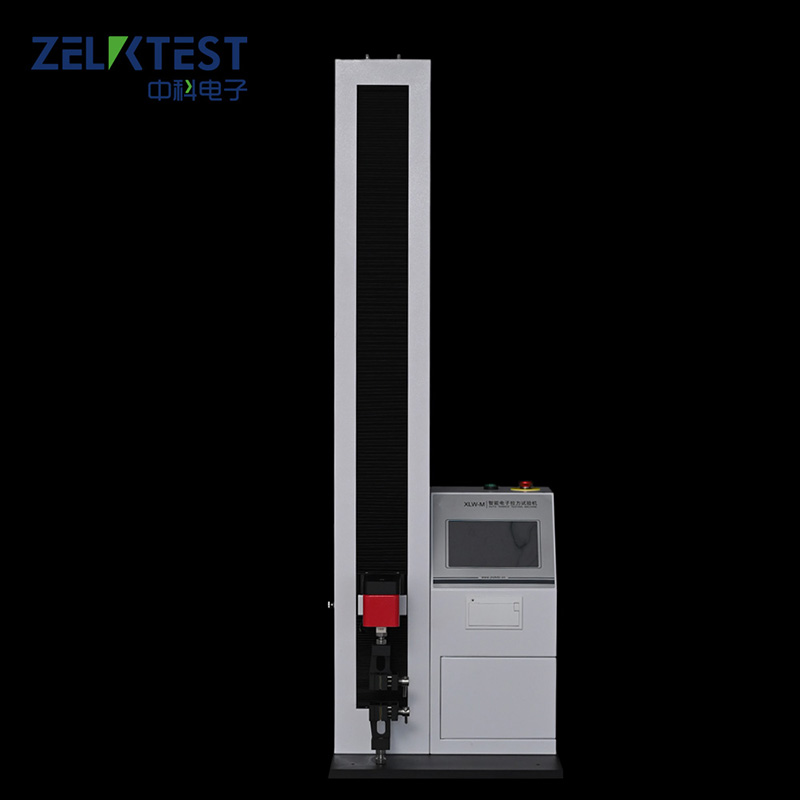

XLW-H 智能電子拉力試驗機、BLD-200H 電子剝離試驗機（濟南中科電子）：

符合藥典及行業(yè)標準，支持自動(dòng)記錄剝離曲線(xiàn)。

適用于穴位貼、膏藥、醫用膠帶等產(chǎn)品的粘附性能檢測。

結語(yǔ)：

濟南中科電子始終致力于為醫藥、醫療領(lǐng)域提供高精度檢測設備，助力企業(yè)實(shí)現從研發(fā)到生產(chǎn)的全流程質(zhì)量管控。通過(guò)科學(xué)化的剝離強度測試，推動(dòng)傳統中醫外治產(chǎn)品向現代化、標準化邁進(jìn)。
